Сварка MIG/MAG и TIG: что выбрать
Выбор между MIG/MAG и TIG начинается с детали: металл, толщина, длина шва, внешний вид, партия, доступ к стыку. Один метод дает скорость на серийных узлах, другой — точную дугу на тонких кромках и видимых соединениях. Ошибка обходится переделкой: металл ведет, появляются поры, валик не проходит приемку, а зачистка съедает время, которое не заложили в заказ.
TIG, MIG, MAG: отличия по газу, электроду и шву
MIG/MAG — полуавтоматическая сварка плавящейся проволокой. Проволока выходит из горелки постоянно, дуга плавит ее вместе с кромками, газ закрывает сварочную ванну от воздуха. MIG работает в инертном газе: аргоне или гелии. Такой режим берут для алюминия, меди, никеля, титана. MAG работает в активном газе: CO₂ или смеси аргона с CO₂. Такой режим берут для углеродистых и низколегированных сталей, часто — для металлоконструкций, рам, кронштейнов, корпусов.
TIG — аргонодуговая сварка неплавящимся вольфрамовым электродом. Электрод держит дугу, присадочный пруток подают вручную. Сварщик отдельно управляет дугой, присадкой и нагревом детали. Отсюда аккуратный валик, малая зона перегрева и чистая поверхность без шлака. Цена — меньшая скорость и более строгая чистка кромок.
При заказе изготовления металлоизделий способ сварки выбирают с учетом материала, толщины заготовок, требований к внешнему виду шва и объема партии.
| Критерий | MIG/MAG | TIG |
|---|---|---|
| Электрод | Плавящаяся проволока на катушке | Вольфрамовый электрод, присадка вручную |
| Газ | MIG — аргон, гелий; MAG — CO₂ или смесь Ar+CO₂ | Аргон, реже гелий |
| Темп работы | Выше из-за постоянной подачи проволоки | Ниже, больше ручного управления |
| Толстые детали | Уверенно идет на стали и серийных узлах | Возможна многослойная сварка, но темп ниже |
| Тонкий металл | Нужна точная настройка подачи и тока | Лучше держит кромку при малом нагреве |
| Внешний вид | Возможны брызги, особенно на CO₂ | Ровный валик без шлака и брызг |
| Подготовка | Нужны чистые кромки, стабильный газ, правильная проволока | Нужны чистая кромка, точная подгонка, чистый аргон |
Когда выбирать MIG/MAG
MIG/MAG берут там, где нужна повторяемость и темп: фермы, стойки, каркасы, закладные детали, корпуса из листовой стали, кронштейны, серийные партии. На черной стали чаще работает MAG со смесью Ar+CO₂: шов получается стабильнее, чем на чистом CO₂, брызг меньше, валик легче довести под окраску.
Для кузовных работ и тонкого листа полуавтомат тоже уместен, но настройки становятся критичными. Диаметр проволоки, напряжение, скорость подачи, индуктивность, зазор между кромками — всё влияет на прожоги. Чем тоньше металл, тем короче прихватки и тем больше пауз на охлаждение.
MIG на алюминии нужен там, где идут длинные швы и толщина дает запас по теплу. В работе с алюминиевой проволокой важны подающий блок, тефлоновый канал, ролики под мягкую проволоку и стабильная подача аргона. На тонких декоративных деталях чаще выигрывает TIG.
Когда выбирать TIG

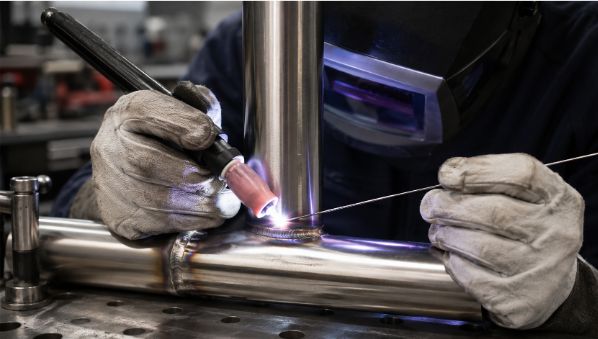

TIG выбирают для тонкой нержавейки, алюминия, меди, титана, видимых соединений, емкостей, труб, теплообменников, декоративных деталей. Метод дает сварщику точный контроль ванны: присадку добавляют порциями, дугу держат короткой, перегрев легче ограничить.
TIG сварка алюминия требует аппарата AC/DC. Переменный ток разрушает оксидную пленку на алюминии, дуга держится чище, кромка расплавляется равномернее. Для тонких деталей полезен импульсный режим: он снижает тепловложение и уменьшает риск провала кромки.
TIG сварка нержавейки чаще идет на постоянном токе DC с аргоном. Здесь важны чистые кромки, обезжиривание, правильный присадочный пруток и защита обратной стороны шва, если деталь работает с жидкостью, паром или агрессивной средой. Без поддува корень темнеет, металл теряет коррозионную стойкость в зоне нагрева.
Когда выбирать лазерную сварку
Лазерную сварку выбирают для тонкого листового металла, нержавейки, алюминия и серийных деталей, где важны высокая скорость, узкий шов и минимальная деформация. Сфокусированный луч нагревает небольшую зону, поэтому тепловложение ниже, чем при многих традиционных способах сварки, а после соединения часто требуется меньше зачистки.
Метод подходит для корпусов, кожухов, емкостей, декоративных элементов и деталей с длинными повторяющимися швами. При этом лазерная сварка требовательна к точности сборки: большие зазоры и смещение кромок ухудшают качество соединения. Для единичных деталей сложной формы TIG обычно проще и гибче, для массивных металлоконструкций выгоднее MIG/MAG, а лазер особенно эффективен в серийном производстве с хорошо подготовленными и точно позиционированными заготовками.

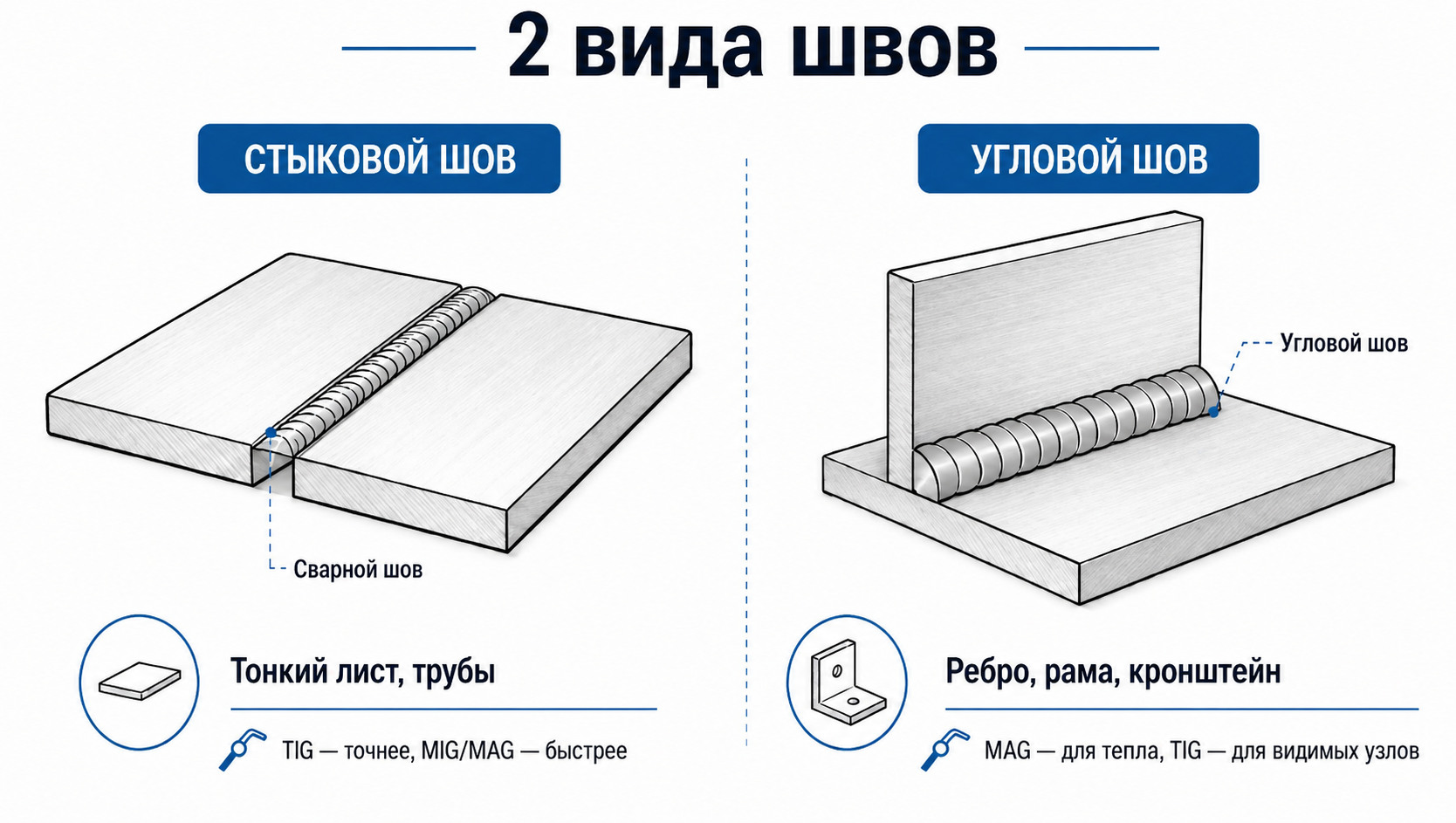

2 вида сварных швов, которые влияют на выбор метода
2 вида сварных швов встречаются в расчетах чаще остальных: стыковой и угловой. Стыковой шов соединяет детали в одной плоскости. Здесь видны зазор, притупление, провар корня, ширина валика. Для тонкого листа, нержавейки и алюминия TIG дает больше контроля. Для длинных стыков на стали MIG/MAG ускоряет работу.
Угловой шов соединяет детали под углом: например, ребро к пластине, трубу к фланцу, кронштейн к раме. На таких узлах много коротких проходов, переходов и прихваток. MAG держит темп на стальных конструкциях. TIG берут там, где шов останется на виду или перегрев приведет к короблению детали.
Зачистка сварных швов после сварки
Зачистка сварных швов после сварки связана с методом и дальнейшей отделкой. После MAG на CO₂ чаще убирают брызги, подрезают наплывы, шлифуют валик под порошковую окраску или плотное прилегание соседней детали. Смесь Ar+CO₂ снижает разбрызгивание, но подготовку под покраску всё равно закладывают в маршрут.
После TIG шлак не снимают, но нержавейку очищают от цветов побежалости. Для декоративных деталей хватает аккуратной шлифовки и полировки. Для узлов под влажную среду нужна химическая очистка или пассивация: зона нагрева меньше теряет защиту от коррозии.
Как уменьшить деформацию при сварке
Деформация появляется от неравномерного нагрева. Длинный непрерывный проход тянет металл сильнее, чем короткие участки с паузами. Чем тоньше лист, тем заметнее коробление.
Снизить риск помогает порядок работ. Сначала ставят прихватки по всей длине. Затем варят от центра к краям, чередуют стороны, делят длинный шов на короткие участки, фиксируют деталь в оснастке. На тонком металле уменьшают ток, ставят импульс, берут медную подкладку для отвода тепла. Для алюминия и нержавейки заранее продумывают поддув, зазор и последовательность проходов: переделка часто дает больше деформаций, чем первичная сварка.
Контроль качества процесса сварки
Контроль качества процесса сварки начинается до дуги. Смотрят на чистоту кромок, зазор, прихватки, маркировку присадки, газ, расход на ротаметре, состояние сопла, роликов подачи, наконечника и массы. Поры, нестабильная дуга, черный налет, рывки проволоки, перегрев кромки — сигналы, что режим выбран неверно.
После сварки оценивают внешний вид шва: равномерность валика, ширину, подрезы, кратеры, прожоги, смещение кромок. Для ответственных деталей добавляют капиллярный метод, ультразвук, рентген, испытание давлением или контроль герметичности. Набор операций задают чертеж, материал и нагрузка на узел.
Что выбрать
Для серийных стальных деталей, рам, ограждений, кронштейнов и корпусов рациональнее MIG/MAG. Метод быстрее закрывает длинные и повторяемые швы, а оператору проще держать одинаковый валик на партии.
Для тонкой нержавейки, алюминия, труб, емкостей, декоративных соединений и деталей с высокой ценой ошибки рациональнее TIG. Метод медленнее, зато дает больше контроля над теплом, присадкой и формой валика.
В мастерской часто держат оба метода. MAG закрывает объем по стали, TIG — тонкие, видимые и цветные металлы. Такой набор снижает риск компромисса, когда деталь пытаются варить тем, что есть, а не тем, что выдержит металл и чертеж.
Часто задаваемые вопросы
Что проще освоить: MIG/MAG или TIG?
MIG/MAG легче освоить для ровных швов на стали: проволока подается сама, сварщику проще удерживать ванну. TIG требует работы двумя руками, точного положения горелки и аккуратной подачи присадки.
Что дает более красивый шов?
Для видимого валика чаще выбирают TIG. Он не дает шлака и почти не оставляет брызг. MIG/MAG тоже дает аккуратный результат, но многое решают газовая смесь, настройка аппарата и последующая шлифовка.
Чем варить тонкую нержавейку?
Тонкую нержавейку чаще варят TIG на постоянном токе с аргоном. Для чистого корня добавляют поддув. Если нужна скорость на серии, используют полуавтомат с нержавеющей проволокой и подходящей газовой смесью, но внешний вид и зона нагрева требуют отдельной приемки.
