Стеллажи и тележки для АКБ: безопасная зона хранения
Аккумуляторную зону рассчитывают как единую систему. Стеллаж, тележка, ширина прохода и пост зарядки должны подходить к одному парку батарей. Раздельный выбор оборудования грозит несовпадением высоты передачи, ширины роликовой дорожки и грузоподъёмности.
Перед заказом составляют карту батарей. В неё записывают габариты, вес, тип корпуса, положение выводов и разъёмов, способ захвата, число АКБ в обороте и статус каждой: заряжена, разряжена, резервная либо отправлена на осмотр. Такая карта связывает хранение, замену и перевозку.
Какие размеры АКБ нужны для расчёта
Маркировка и ёмкость не заменяют обмер. Батареи близкого назначения отличаются корпусом, выступающими клеммами, ручками, кабелями и разъёмами. Из паспорта или после обмера берут длину, ширину и полную высоту по самой выступающей точке. У тяговой батареи измеряют внешний контейнер, а не внутренние блоки.
К габаритам добавляют место для захвата и свободного вывода кабеля. АКБ не должна цепляться за стойки, соседний корпус либо верхнюю полку. Монтажный зазор назначает конструктор после сверки способа загрузки. Узкая ячейка мешает движению, а чрезмерная ширина оставляет место для бокового смещения.
Таблица показывает, какой размер аккумулятора связан с каждой деталью зоны.
Таблица: какие параметры АКБ учитывают при расчёте зоны хранения
| Что фиксируют | Как измеряют | Где учитывают |
|---|---|---|
| Длину и ширину корпуса | По крайним точкам основания и боковин | В размерах ячейки, платформы и роликовой дорожки |
| Полную высоту | Вместе с клеммами, крышкой, ручками и разъёмом | В шаге ярусов и свободном пространстве для доступа сверху |
| Вес одной АКБ | По паспорту, технической документации или заводской табличке | В расчёте нагрузки на полку, раму, колёса тележки и основание пола |
| Форму основания | По опорным плоскостям, ножкам и выступающим элементам | В количестве точек опоры, расположении направляющих и шаге роликов |
| Способ захвата | По ручкам, проушинам, карманам или используемой траверсе | В свободном доступе к корпусу и запасе места для захвата |
Как определяется нагрузка на полку стеллажа
За основу берут самое тяжёлое заполнение одного яруса. Рабочая нагрузка складывается из веса всех АКБ, контейнеров, разделителей, выкатных платформ и оснастки. Полученное число сверяют с паспортным пределом выбранного яруса. Предельный вес заполненного стеллажа считают отдельно: свободный запас одной полки не перекрывает превышение по раме.
Исходная формула: вес одной батареи умножают на предельное число АКБ на ярусе и прибавляют вес оснастки. Коэффициент запаса, крепление к основанию и схему усиления назначает конструктор.
Пол оценивают по нагрузкам под опорами. Среднего значения на квадратный метр недостаточно: вес заполненной конструкции передаётся через ограниченную площадь опорных пластин. Проектировщику нужны общий вес, число опор, их размеры и план расстановки.

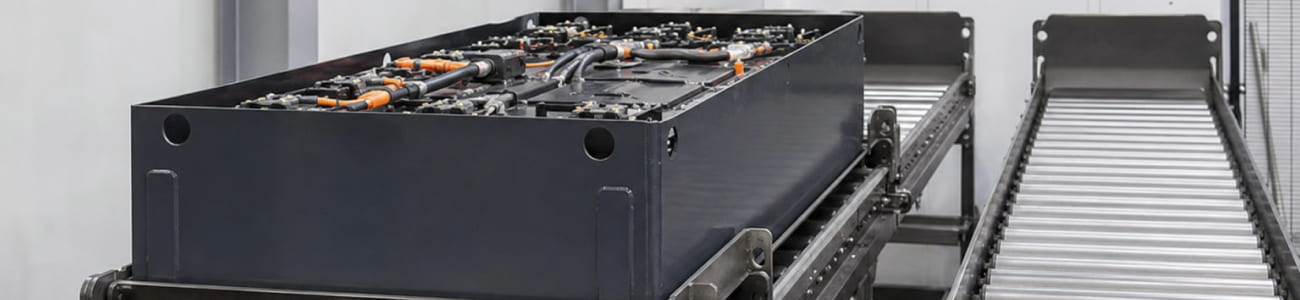

Роликовый или стационарный стеллаж
Роликовый стеллаж для АКБ подходит для регулярной выдачи, возврата или замены батарей у складской техники. Его рассчитывают вместе с линией передачи. Высоту дорожки совмещают с тележкой или батарейным отсеком машины, а траекторию роликов — с направлением перегрузки.
Дно батареи должно опираться на ролики по всей длине хода. Направляющие сдерживают боковое смещение, концевой упор блокирует сход, а фиксатор удерживает АКБ во время стоянки. Усилие выката оценивают на самой тяжёлой батарее, включая стык стеллажа и тележки.
Для редкого съёма подъёмным устройством подходит стационарный стеллаж для АКБ. Выбор конструкции зависит от частоты операций, веса батарей, способа захвата и свободной площади.

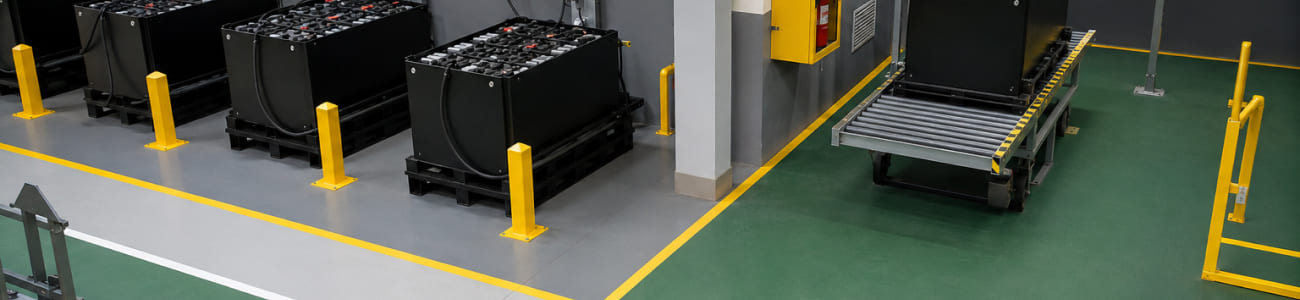

Тележка и путь перевозки
Тележка для АКБ подбирается по весу и основанию самой тяжёлой батареи. Платформа поддерживает корпус без опасного свеса, а борта или фиксаторы удерживают груз при торможении и повороте. Для роликовой передачи сверяют высоту платформы, траекторию роликов и блокировку на время перегрузки.
Грузоподъёмность рамы и колёс оценивают совместно. На пути отмечают уклоны, пороги, решётки, стыки пола, дверные проёмы и развороты. Диаметр и материал колёс соотносят с покрытием. Тормоз фиксирует тележку при загрузке, выгрузке и подключении батареи.
Транспортировка аккумулятора идёт по заранее выбранной трассе. Её отделяют от постоянных рабочих мест и встречного потока погрузчиков, если планировка допускает такое разделение. Кабели зарядных устройств не выводят в проход.

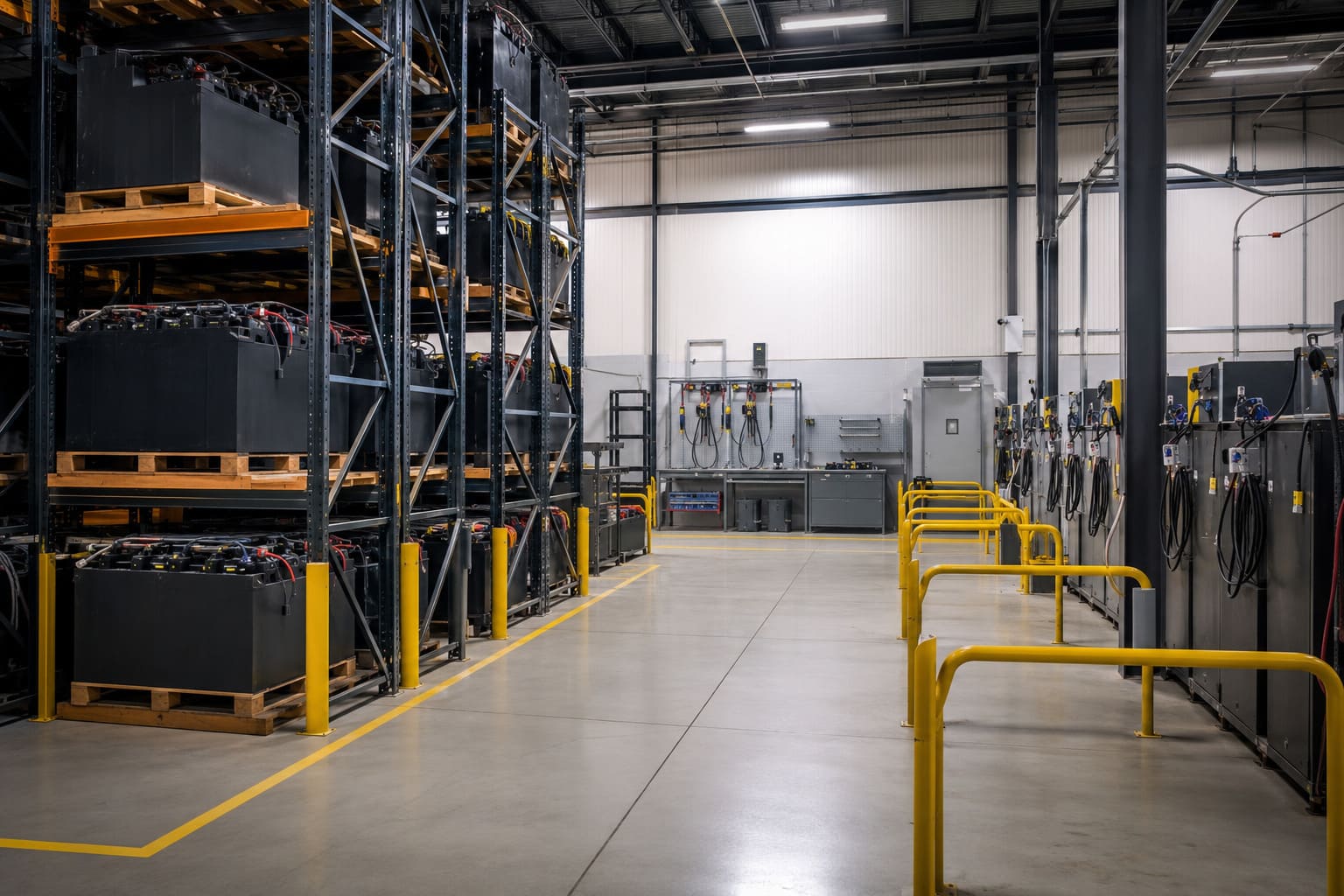

Как разделить аккумуляторную зону
Хранение, зарядку, осмотр и временное размещение неисправных батарей разносят по обозначенным участкам. Статус заряженных и разряженных АКБ должен быть понятен до начала перевозки. При организации зоны учитывают следующие требования:
- Места хранения нумеруют и закрепляют за конкретными типоразмерами аккумуляторов.
- Зарядные посты выводят из транспортного коридора.
- Повреждённые или протекающие батареи помещают на выделенный участок в соответствии с регламентом предприятия.
- Зарядное оборудование защищают от возможного удара складской техникой.
- Средства для локализации электролита, промывки и пожарной защиты размещают в соответствии с проектом.
- Доступ к щитам, вентиляции и аварийному выходу оставляют свободным.
Вентиляцию рассчитывают по химическому типу батарей, числу зарядных мест и режиму зарядки. Единой кратности воздухообмена для всех аккумуляторных помещений нет. Для свинцово-кислотных АКБ учитывают газовыделение и вероятность контакта с электролитом.
Для литий-ионных батарей нужен отдельный сценарий действий при перегреве и повреждении, связанный с паспортом производителя и правилами объекта. Инструкции для двух технологий не смешивают.
Условия хранения аккумуляторов
Температурный диапазон, срок хранения без подзаряда и допустимое положение корпуса берут из инструкции к конкретной модели. Помещение должно оставаться сухим, а батареи необходимо защищать от короткого замыкания, удара и источников нагрева. Клеммы не должны соприкасаться с металлическими предметами.
Корпус с трещиной, деформацией, течью или следами перегрева не возвращают на общую полку до осмотра ответственным сотрудником.
Перед сменой проверяют фиксаторы, ролики, колёса, тормоза и свободный путь перевозки. После добавления новой модели АКБ расчёт зоны выполняют повторно. Батарея может поместиться по ширине, но превысить допустимую нагрузку на ярус, изменить высоту передачи или потребовать другую схему опоры.
Итог
Стеллажи для АКБ и специализированные тележки помогают организовать безопасное хранение, перевозку и замену аккумуляторных батарей. Конфигурацию оборудования подбирают по габаритам и массе АКБ, способу загрузки, частоте операций, условиям помещения и планировке транспортных маршрутов.
Нужна консультация? Предоставьте данные о типоразмерах, массе и количестве аккумуляторов — специалисты помогут подобрать стеллажи и тележки под условия вашего объекта.
Часто задаваемые вопросы
1. Что учитывать при выборе стеллажа для аккумуляторов?
Учитывают габариты и массу АКБ, количество батарей, нагрузку на ярус, шаг роликов и способ загрузки. Стеллаж также должен быть совместим с тележкой и выбранной схемой перемещения.
2. Как рассчитать нагрузку на полку стеллажа для АКБ?
Нужно сложить вес всех аккумуляторов на ярусе, контейнеров, разделителей и выкатной оснастки. Отдельно проверяют допустимую нагрузку на весь стеллаж и пол под его опорами.
3. Для чего нужен роликовый стеллаж для АКБ?
Роликовый стеллаж упрощает выдачу и возврат тяжёлых аккумуляторов без ручного подъёма. Такое оборудование используют в зонах, где батареи регулярно перемещают, заряжают или заменяют.
4. Зачем в роликовом стеллаже для АКБ используют принцип FIFO?
Принцип FIFO позволяет сначала выдавать батареи, которые были размещены раньше. Загрузку и отбор организуют с разных сторон, но статус и уровень заряда каждой АКБ всё равно контролируют отдельно.
